1.- Babes sistemak:
             1.1 Magnetotermiko orokorra
                         Zertarako balio duen azaldu (*)
Generala bezala ere ezagutzen da eta kontratatzen duzun argi indarra baino gehiago ez kontsumitzeko erabiltzen den magnetotermikoa da.

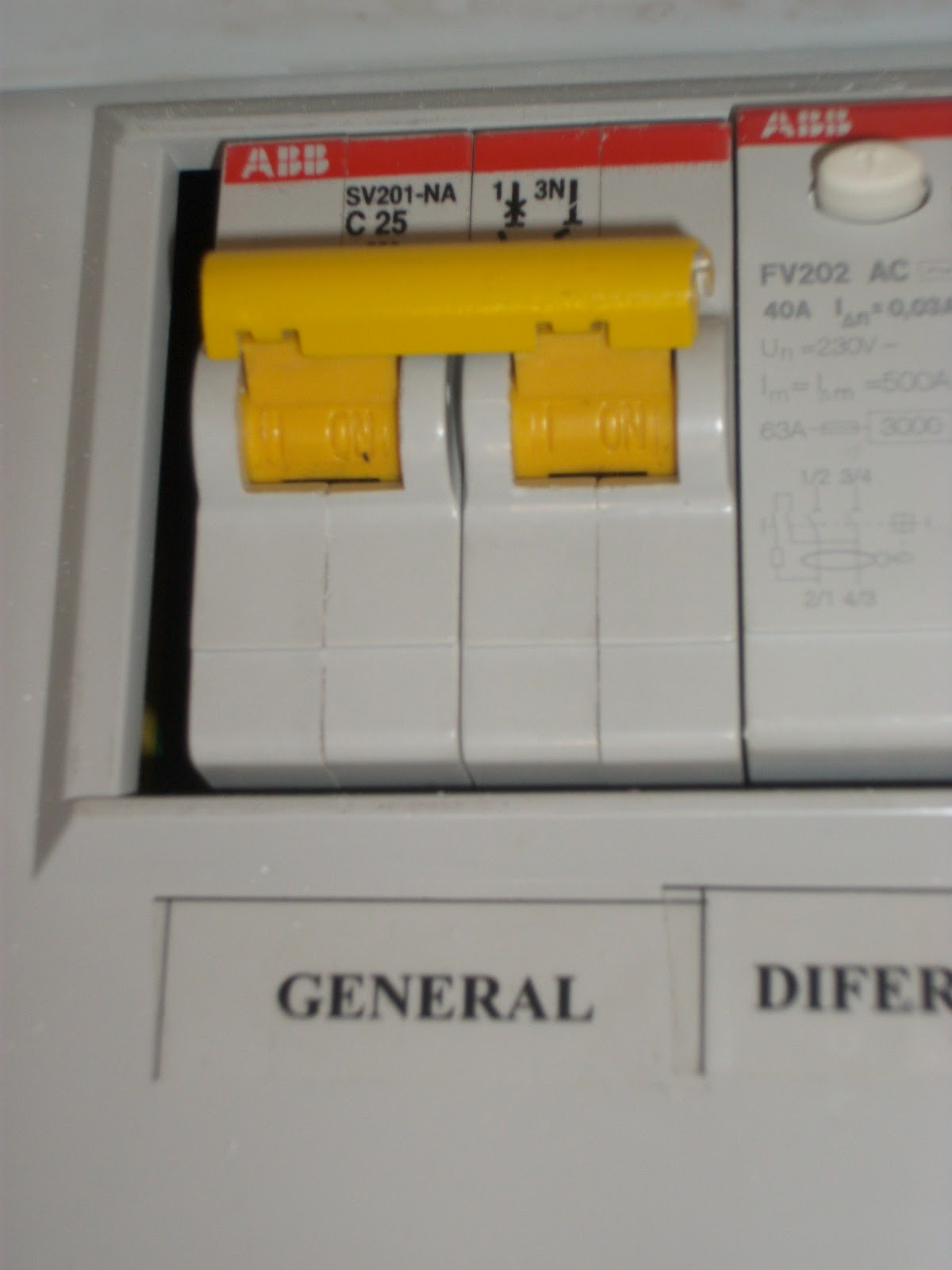

Jarri zuen etxeko generalaren argazki bat (**)



1.2.- Diferentziala
                         Zertarako balio duen azaldu (*)
Babes sistema bat neurtzen duen elektroi kopurua sartzean eta ateratzean eta diferentzia dagoenean mozten da. Pertsonak babesteko balio duen babes sistema da.



    1.3.- Magnetotermikoak:
                         Zertarako balio duten azaldu (*)
Tentsio altuetaz eta korto zirkuitoetaz etxeko instalazioa babesten duen babes sistema da eta
etxeko instalzaio elektrikoa babesten du.



Identifikatu argazkian zertarako den magnetotermiko bakoitza:

Argiztapena, Beste Batzuk, Trasteroak, Ontzi Garbigailua/Garbigailua, Sukaldea.









2.- Zuen sukaldearen instalazio elektrikoa
           2.1 elemendu elektrikoen zerrenda

• Bi fluoroscente.
• Garbigailua.
• Mepamsa
• Arropa garbigailua
• Hozkailua
• Mikrouhin labea
• Labea

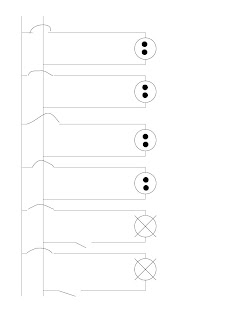

2.2 instalazio elektrikoaren adierazpen multifilarra




 2.3 instalazio elektrikoaren adierazpen topografikoa





   2.4 instalazio elektrikoaren adierazpen funtzioanala

Nire sukaldearen instalazio elektrikoa. Aratz

1.- Babes sistemak:

1.1 Magnetotermiko orokorra

Zertarako balio duen:
Magnetotermiko orokorra , "generala" ere esaten zaiona , zure etxean kontratatua daukazun KWak kontrolatzen du . Gehienetan prezintatua etortzen da.

Jarri zuen argazki bat

1.2.- Diferentziala

Zertarako balio duen azaldu:
Zirkuitoaren hasieran dagoen mekanismoa da. Elektroi kopurua kalkulatzen du eta kopurua pixka bat aldatzen denean salto egiten du. Botoi bat dauka lehendabizi zirkuitoa komprobatzeko. Pertsonak babestea da bere lana.


Jarri zuen etxeko diferentzialaren argazki bat















1.3.- Magnetotermikoak:

Zertarako balio duten azaldu:
Bi sistema babesteko ditu.
Magnetikoa: bobina bat dauka, piko bat badago salto egiten du, hau da korronte elektriko handiekin hau da 220V gorakoak.
Termikoa: Kortozirkuituak babesten ditu. Bi plaka ditu, berotzen baldin bada zerbait dilatatu egiten da plaka bat, hau da, handitu eta bestea jotzen du, horrela korrontea salto egiten du.

Etxeko aparatuak eta instalazio elektrikoa babesten ditu.



Jarri zuen argazki bat



























2.- zuen sukaldearen instalazio elektrikoa

2.1 elemendu elektrikoen zerrenda
-Hozkailua eta frigorifikoa
-Labea
-Mikrouhina
-Vitrozeramika

2.2 instalazio elektrikoaren adierazpen multifilarra


2.3 instalazio elektrikoaren adierazpen topografikoa


2.4 instalazio elektrikoaren adierazpen unifilarra
